3DM2080S 硬件設計上充分考慮強弱電隔離、輸入信號兼容、關鍵物料選用國際知名廠家經典、成熟的元器件;軟件上采用改進型的矢量控制技術及其快速算法,并具備自測試運行、單雙脈沖模式設置、多重保護等功能。 適用于110、 130 混合式三相步進電機, 主要運用在 900RPM 以內,高轉矩、高響應、高性價比的定位控制,或者變頻調速控制。
0510-8272 9456
1、電壓范圍:交流 AC180-240V
2、驅動電流有效值: 1.2A-8.2A, 分為8檔可調
3、16 檔細分可調,設定范圍200-25600步/圈
4、最高響應頻率可達 200KHz
5、5V/24V 信號輸入兼容設計
6、相位記憶功能:斷電時能自動記憶電機轉子位置
7、過熱保護/過流保護、相間短路保護、過壓保護
8、自動半流:脈沖停止電流自動減半
9、全隔離:信號輸入輸出隔離, 強弱電隔離
10、控制模式可選:脈沖/方向模式;雙脈沖模式
11、自測試功能:無需脈沖信號30轉/分鐘轉動
12、采用矢量控制及微細分控制技術

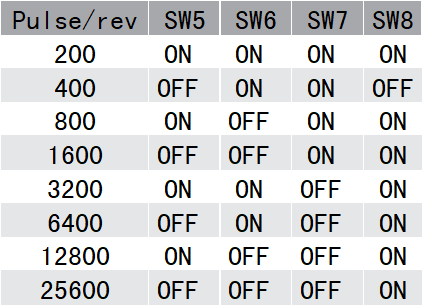

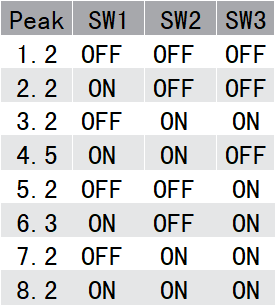

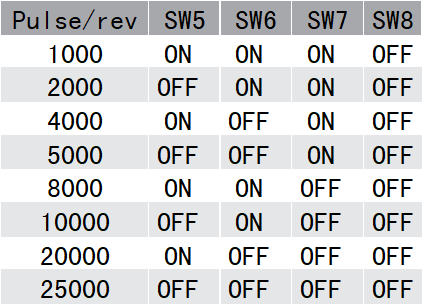

1、電流選擇開關:SW1、SW2、SW3;細分選擇開關:SW5、SW6、SW7、SW8;具體可參照面板絲印說明
2、撥碼開關SW4:OFF為自動半流;ON為全流; 撥碼開關SW9:ON 雙脈沖模式 OFF 單脈沖模式
3、撥碼開關SW10:當為ON時處于自檢測運行模式;OFF時處于正常運行模式

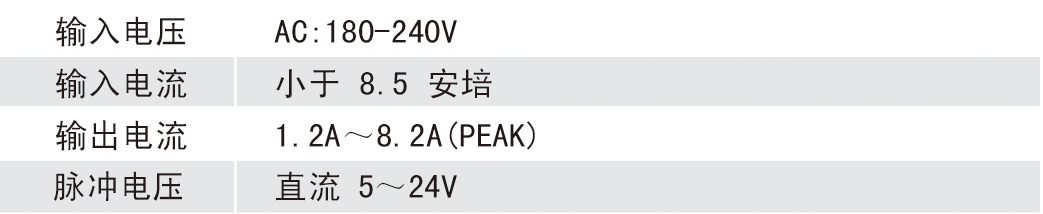

電氣參數

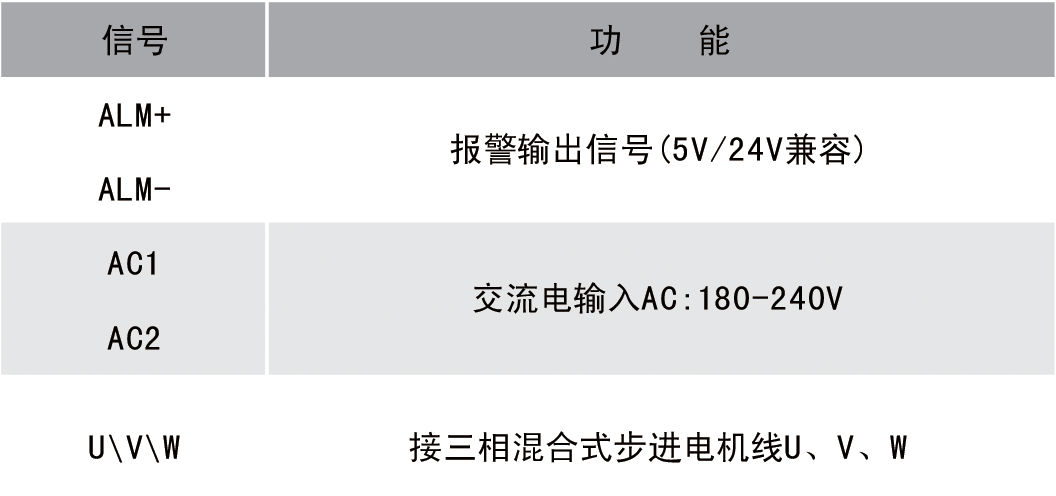

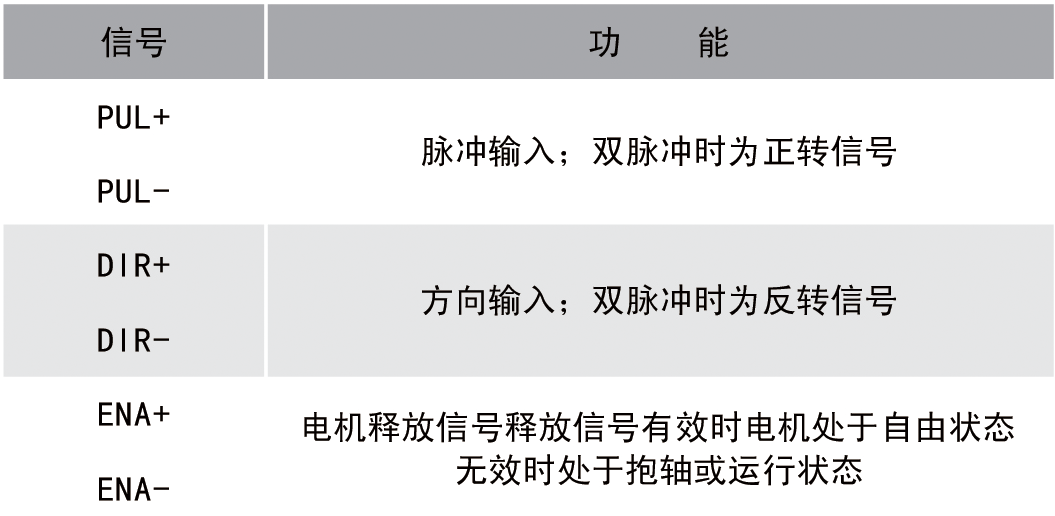

接線描述

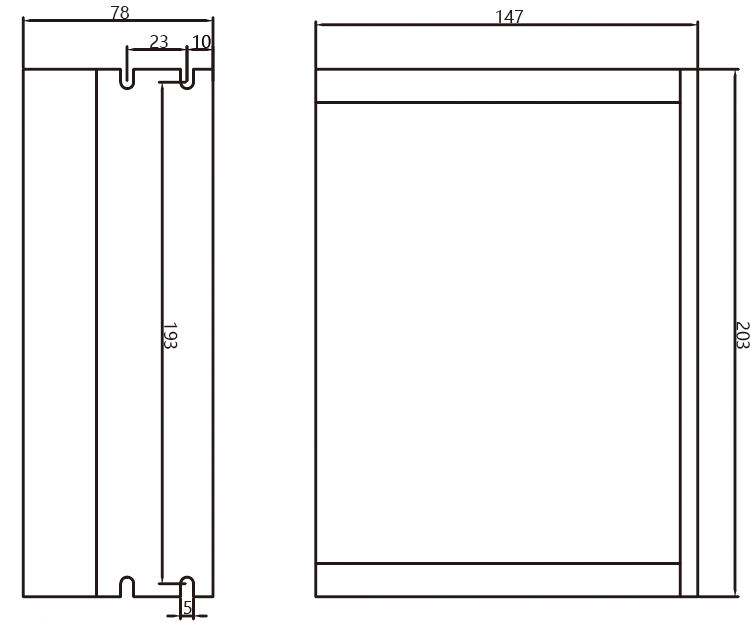

尺寸圖

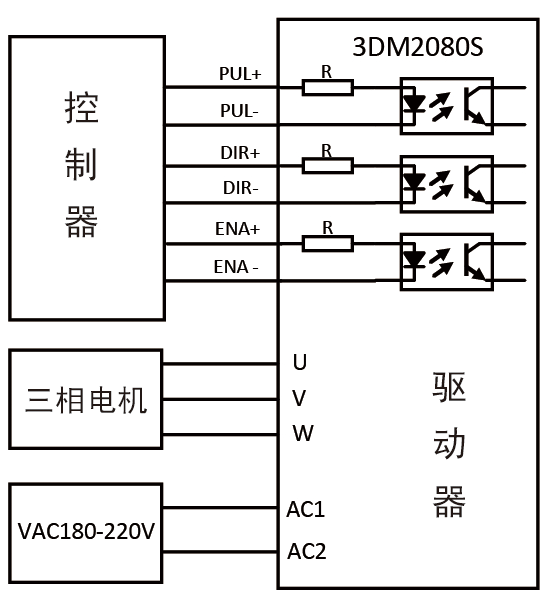

接線圖
