3DM2080 是數字式三相步進驅動,采用最新的 32 位 DSP進行控制。內部 DSP 編寫先進驅動控制算法,能保證步進電機在各速度段精準、穩定運行。細分算法,能使電機在低轉速時平穩運行;中高速力矩補償算法,提高電機中高轉速時的轉矩;參數自整定算法,能自適應各種電機發揮電機性能;平滑算法,提升電機加減速性能。
0510-8272 9456
1、參數自整定,電機自適應
2、內置高細分,
3、振動小,低發熱,低速運行平穩
4、中、高速力矩補償
5、電流矢量控制,電流效能高
6、內置加減速控制,改善啟停平滑性
7、單、雙脈沖控制模式可選擇
8、電機運行位置記憶
9、輸入信號差分光耦隔離,兼容 5V~24V
10、用戶可自定義細分
11、電流、細分撥碼設定方便
12、過流保護,過壓保護,欠壓保護

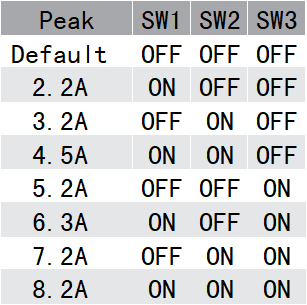

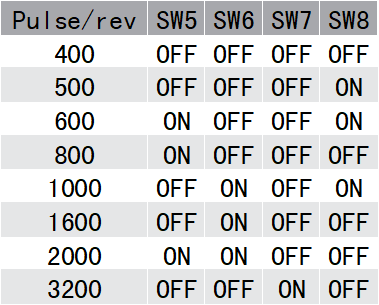

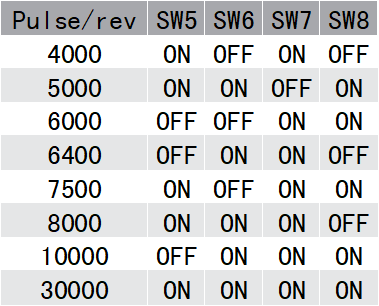

1、電流選擇開關:SW1、SW2、SW3;電流選擇開關:SW5、SW6、SW7、SW8;具體可參照面板絲印說明
2、撥碼開關SW4位可設置成兩種控制方式:OFF為自動半流;ON為全流

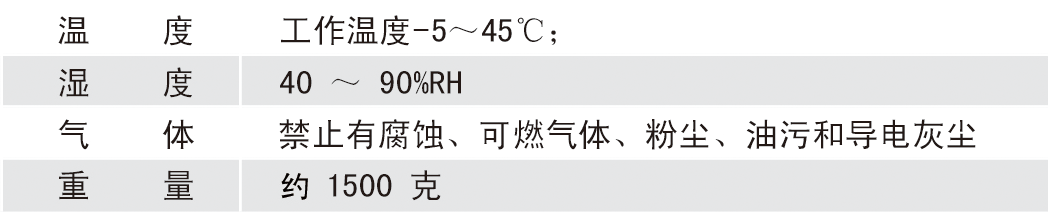

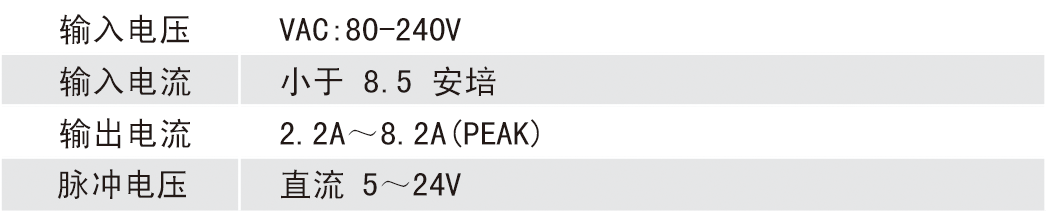

電氣參數

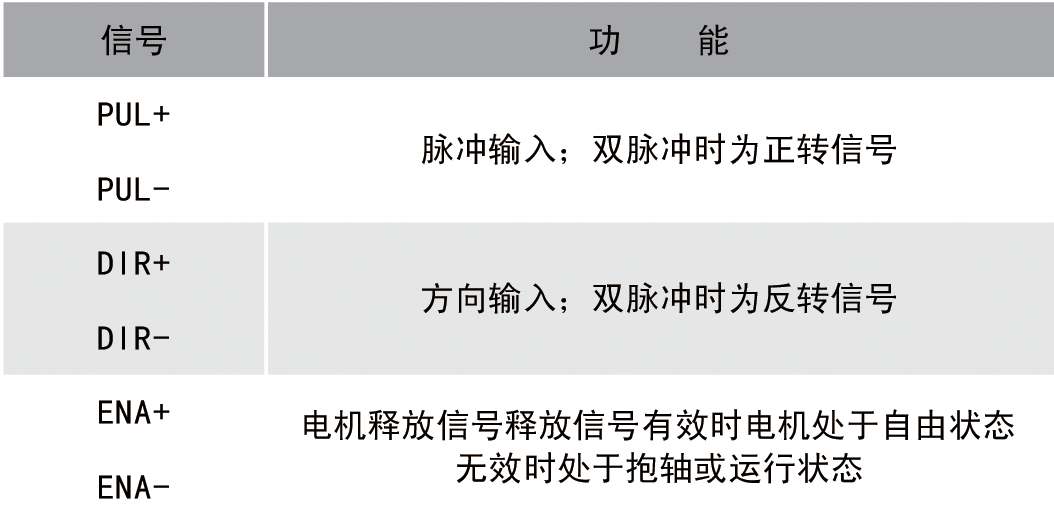

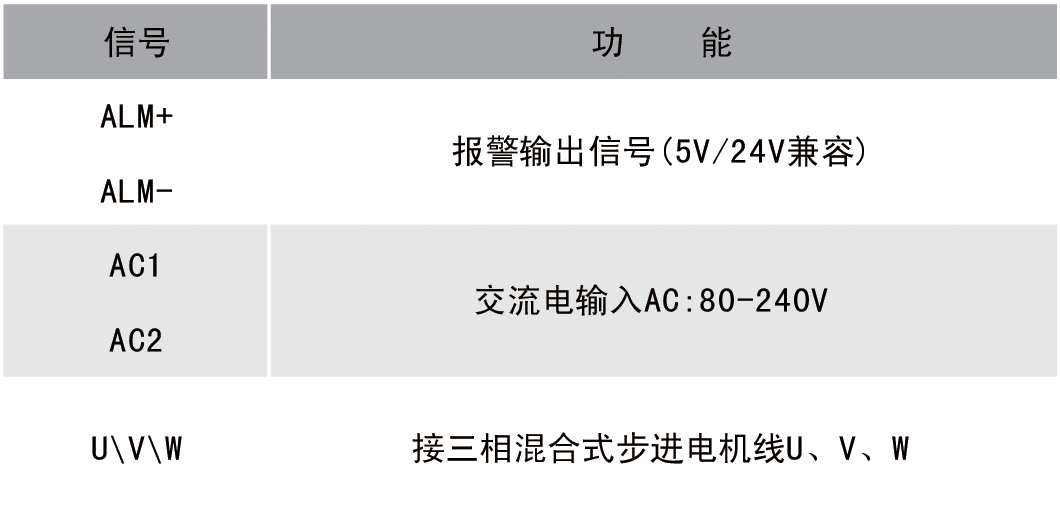

接線描述

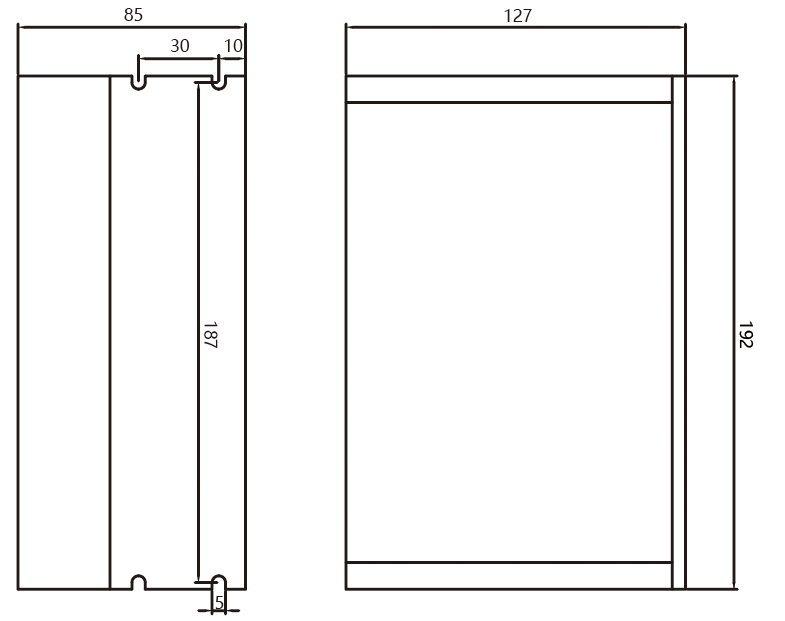

尺寸圖

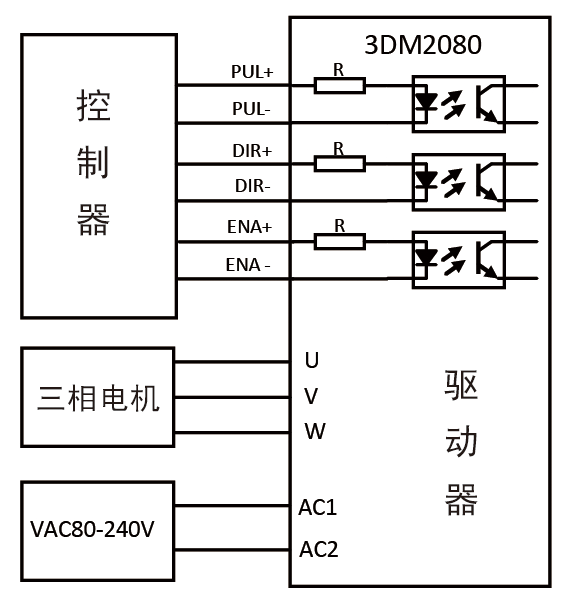

接線圖
