3M2060H 采用單相交流80~220V供電,電流小于5.6A、機座號86~130毫米的三相混合式步進電機。此驅動器采用交流伺服驅動器的電流環進行細分控制,電機的轉矩波動小,低速運行平穩,振動和噪音低。高速時力矩也大大高于二相混合式步進電機,定位精度高。廣泛適用于雕刻機、數控機床、包裝機械、傳動機構等分辯率要求較高的設備上。
0510-8272 9456
1、平均電流控制,三相正弦電流驅動輸出
2、單相交流80~220V供電
3、光電隔離信號輸入/輸出
4、有過壓、欠壓、過流、相間短路、過熱保護功能

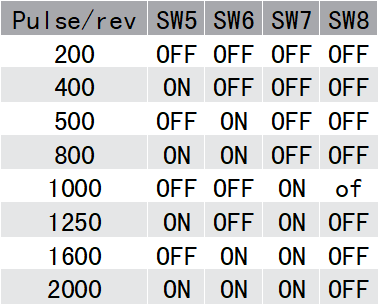

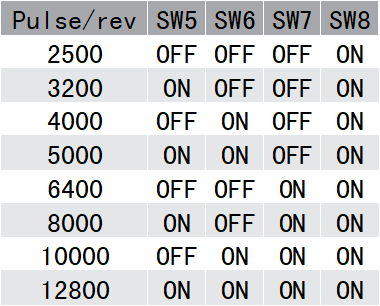

5、十六檔細分和自動半流功能

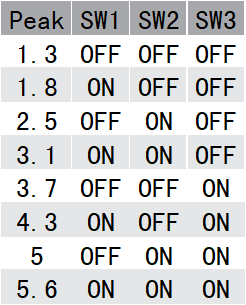

6、八檔輸出相電流設置
7、相位記憶功能(保持電機斷電位置不變)
8、具有脫機命令輸入端子
9、電機的扭矩與它的轉速有關
10、高啟動轉速

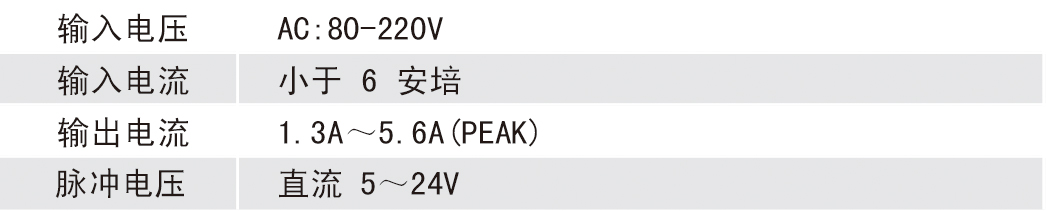

電氣參數

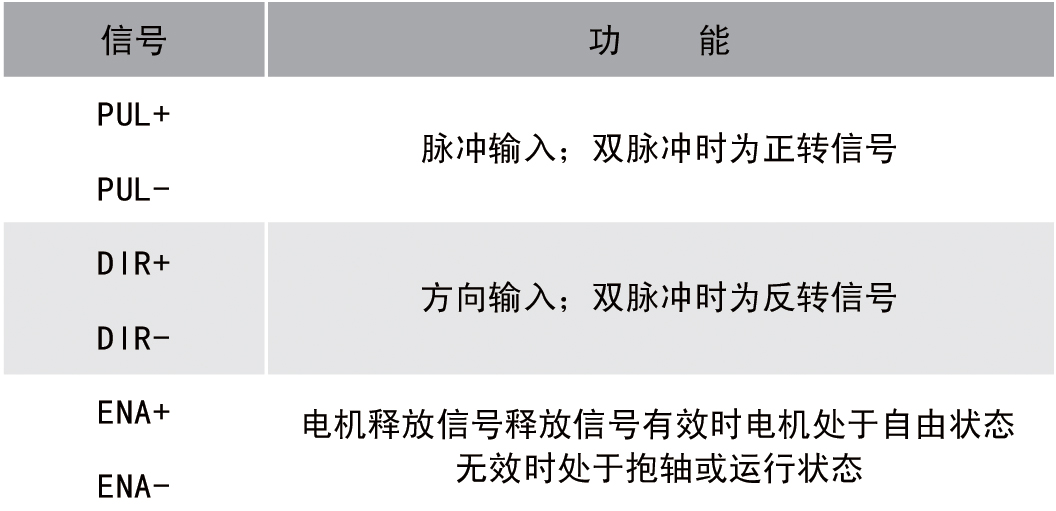

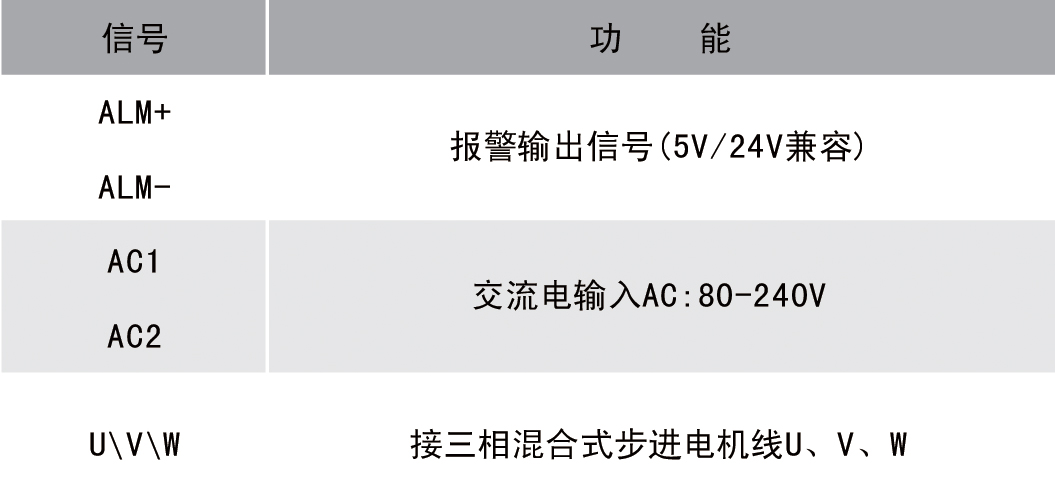

接線描述

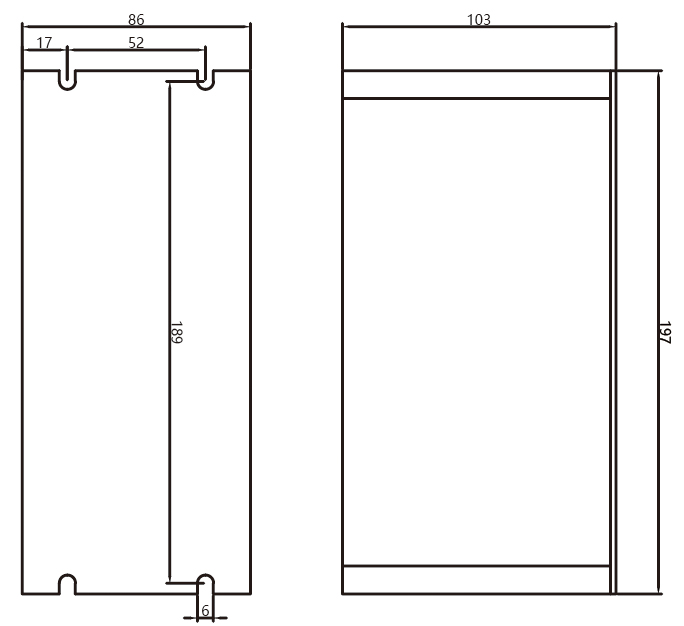

尺寸圖

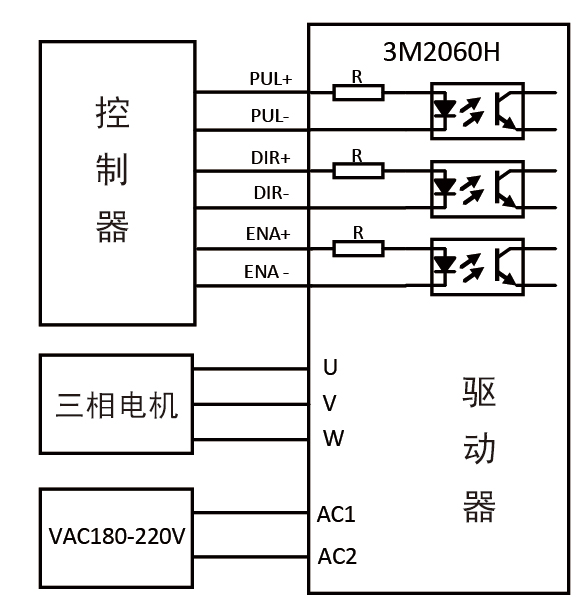

接線圖
