DM556是公司新推出的數字式步進電機驅動器,采用最新32位DSP數字處理技術,驅動器控制算法采用先進的變電流技術和先進的變頻技術,驅動器發熱小,電機振動小,運行平穩。用戶可以設置200至51200內的任意細分以及額定電流內的任意電流值,能夠滿足大多數場合的應用需要。由于采用內置微細分技術,即使在低細分的條件下,也能夠達到高細分的效果,低中高速運行都很平穩,噪音超小。驅動器內部集成了參數上電自動整定功能,能夠針對不同電機自動生成最優運行參數,最大限度發揮電機的性能。
0510-8272 9456
1、全新32位ARM技術
2、超低振動噪聲
3、內置高細分
4、參數上電自動整定功能
5、變電流控制使電機發熱大為降低
6、靜止時電流自動減半
7、可驅動4,6,8線兩相步進電機
8、光隔離差分信號輸入
9、脈沖響應頻率最高可達500KHz(出廠默認200KHz)
10、電流設定方便,可在0.1-5.6A之間任意選擇
11、細分設定范圍為200-51200
12、具有過壓、欠壓、過流等保護功能

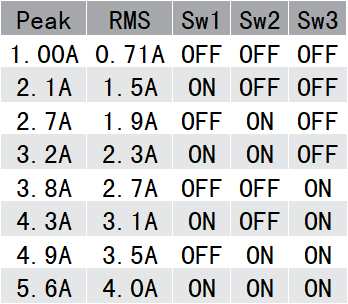

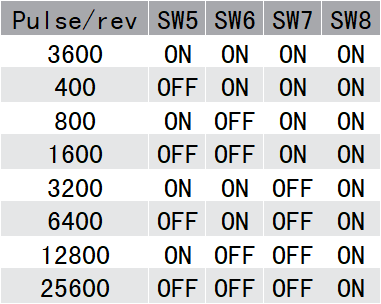

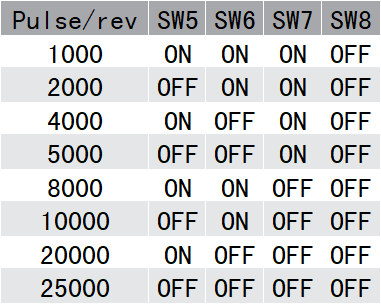

1、電流選擇開關:Sw1、Sw2、Sw3 細分選擇開關:SW5、SW6、SW7 具體可參照面板絲印說明;
2、撥碼開關SW4位可設置成兩種控制方式:OFF為自動半流;ON為全流。

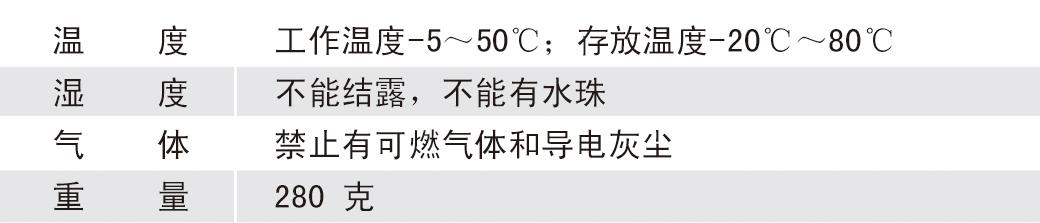

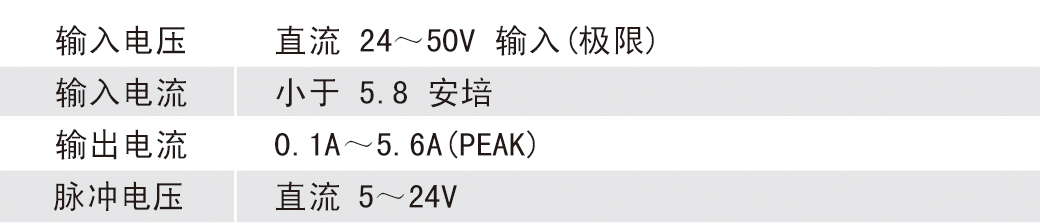

電氣參數

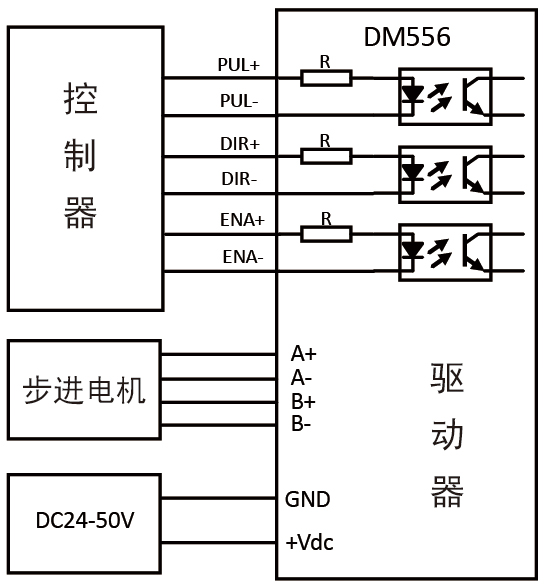

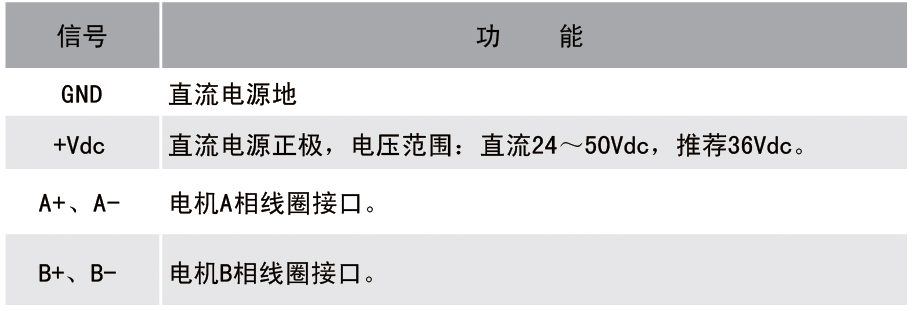

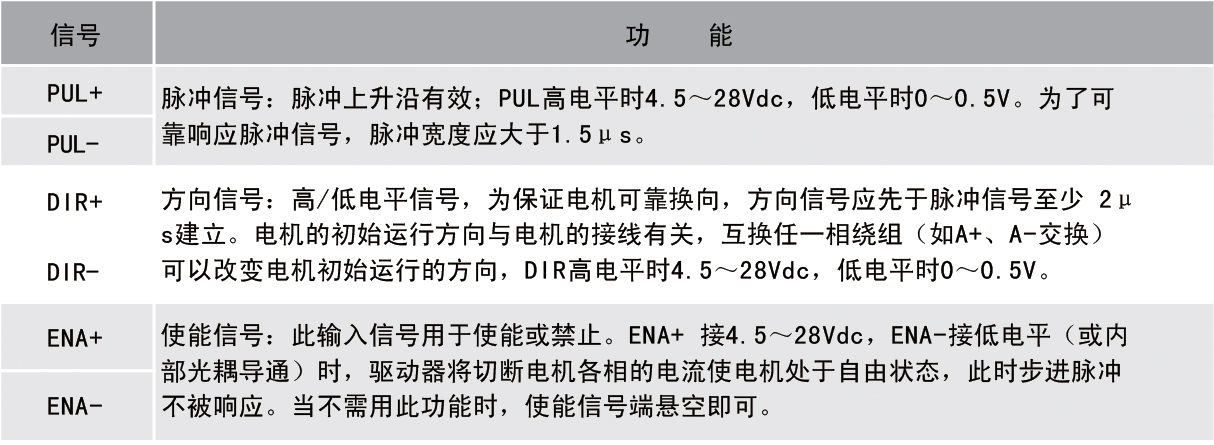

接線描述

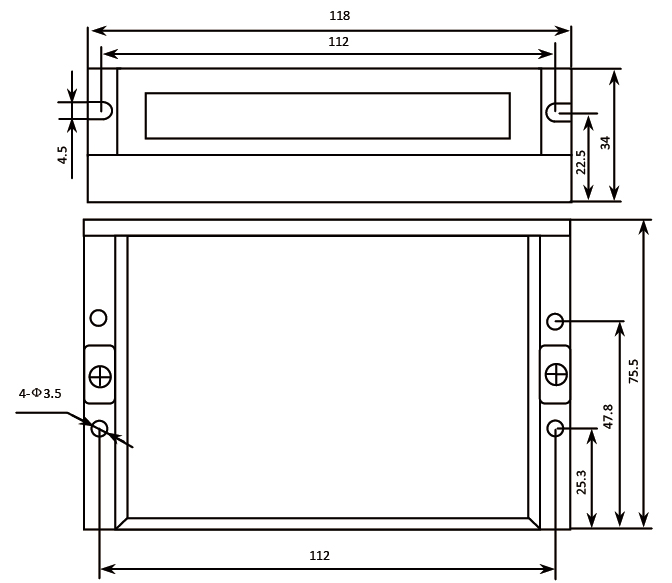

尺寸圖
