閉環電機驅動器
首頁>>產品中心>>混合式步進系統>>閉環電機驅動器

3DM2080ES三相閉環步進驅動器

3DM2080ES 是我公司研制開發的一款高壓閉環步進產品,本產品采用了最新 DSP 數字處理芯片和先進的變電流和變頻控制算法技術, 為設備制造廠商提供了一種高性價比的閉環步進驅動解決方案。驅動器采用了更優振動技術和低發熱技術,有效的解決了電機和驅動器的發熱、振動和噪聲等問題,綠色環保。

0510-8272 9456

  • 概述
  • {pboot:if('

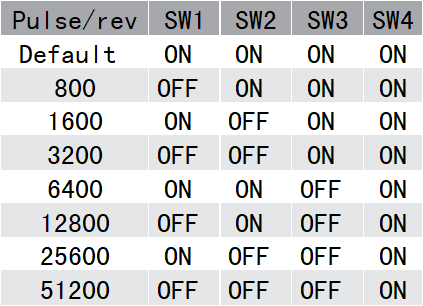

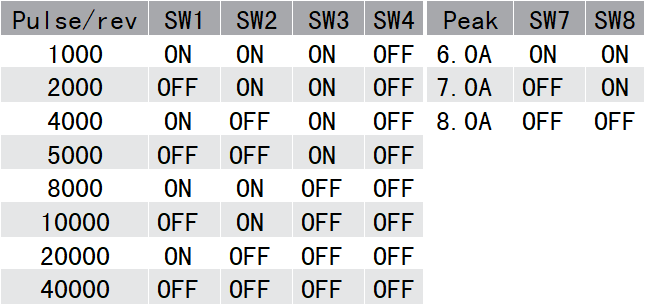

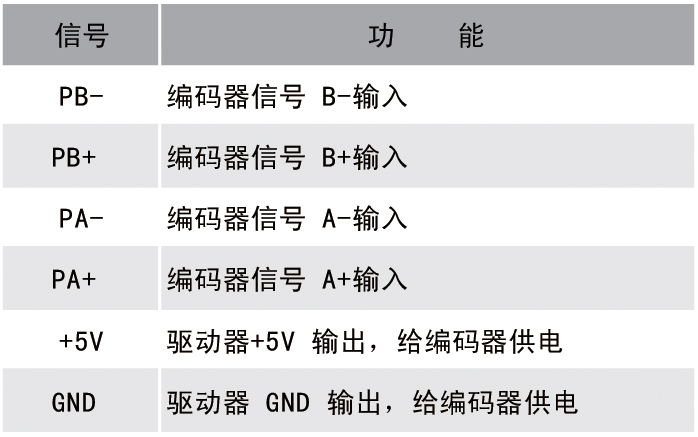

    電機信號、細分撥碼開關設定


    1、細分選擇開關:SW1、SW2、SW3、SW4;電流選擇開關:SW7、SW8;具體可參照面板絲印說明

    2、SW5開關:ON 電機順時針轉(CW),OFF 電機逆時針轉(CCW);SW6開關:OFF 驅動器剛性較強, ON 驅動器剛性較弱

    3、SW9開關:ON 雙脈沖模式,OFF 脈沖+方向工作模式;SW10開關:ON 自檢模式(電機按30RPM運行),OFF 正常模式

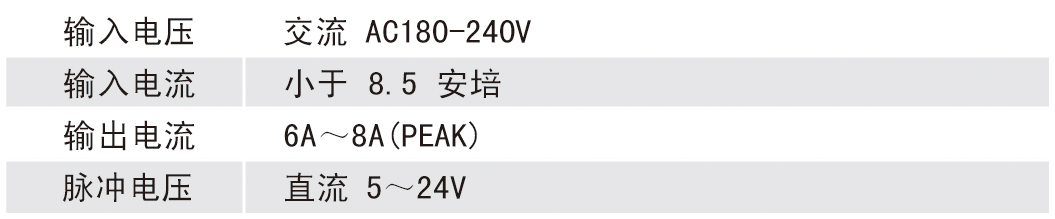

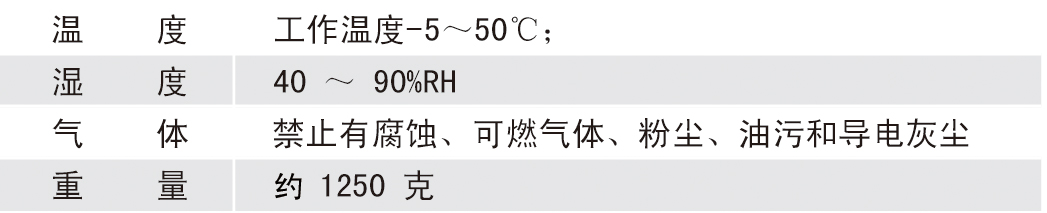

    電氣參數

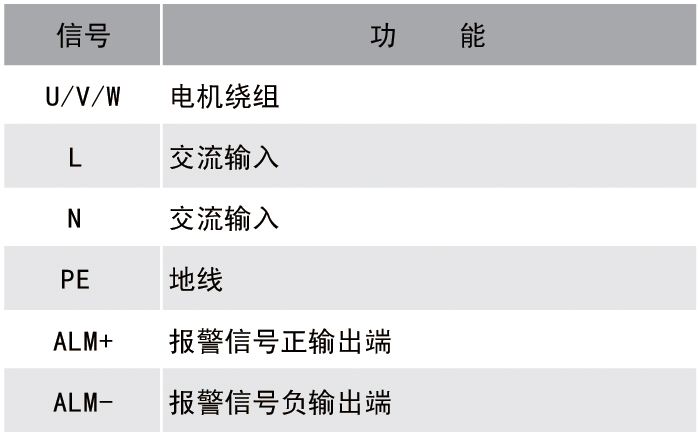

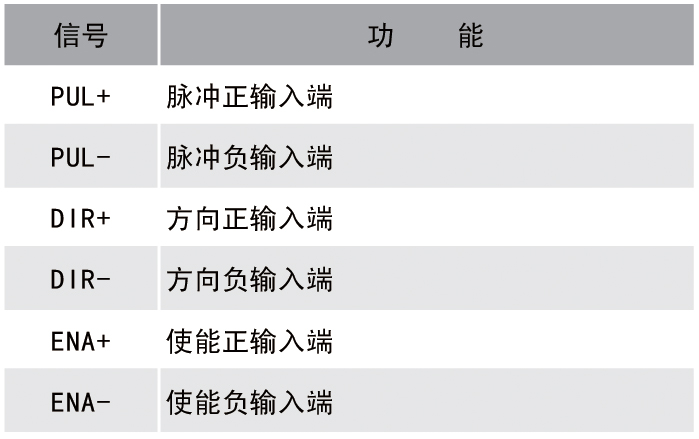

    接線描述

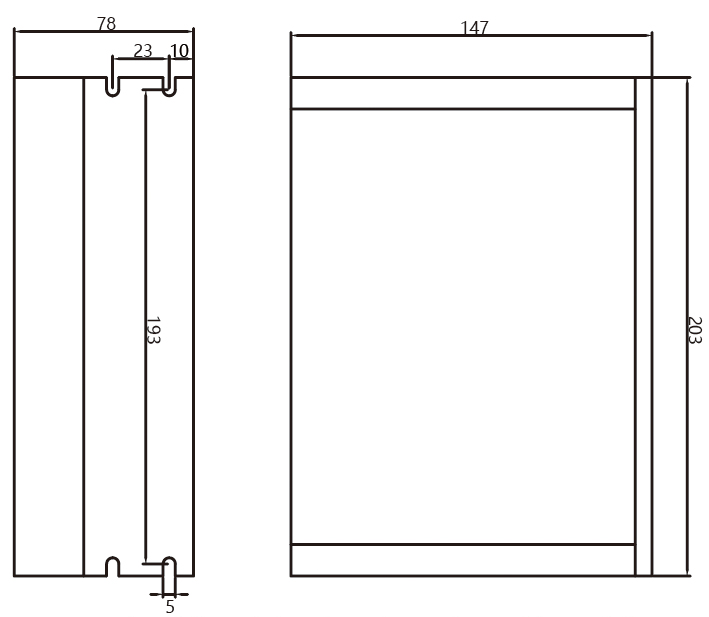

    尺寸圖

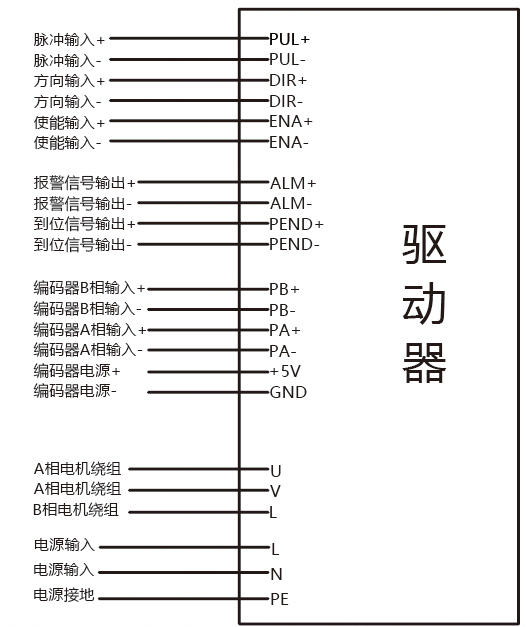

    接線圖


    '!='')}
  • 技術數據
  • {/pboot:if}
概述

1、工作電壓:交流AV180-240V

2、連續輸出電流最大值8.0A

3、FOC磁場定位控制技術和空間矢量脈寬調制閉環控制技術

4、采用了先進的變電流技術和變頻技術,降低發熱

5、每圈脈沖數可通過調試軟件或拔碼設定(細分)

6、具有過壓、欠壓、過流和超差等保護功能

7、單脈沖模式、脈沖有效沿可選

8、脈沖,方向和使能信號輸入接口電平為5~24V兼容

9、具有串口調試功能

10、性能:速度平穩,超調小,跟蹤誤差小


{pboot:if('

電機信號、細分撥碼開關設定


1、細分選擇開關:SW1、SW2、SW3、SW4;電流選擇開關:SW7、SW8;具體可參照面板絲印說明

2、SW5開關:ON 電機順時針轉(CW),OFF 電機逆時針轉(CCW);SW6開關:OFF 驅動器剛性較強, ON 驅動器剛性較弱

3、SW9開關:ON 雙脈沖模式,OFF 脈沖+方向工作模式;SW10開關:ON 自檢模式(電機按30RPM運行),OFF 正常模式

電氣參數


接線描述


尺寸圖


接線圖


'!='')}
技術數據

電機信號、細分撥碼開關設定


1、細分選擇開關:SW1、SW2、SW3、SW4;電流選擇開關:SW7、SW8;具體可參照面板絲印說明

2、SW5開關:ON 電機順時針轉(CW),OFF 電機逆時針轉(CCW);SW6開關:OFF 驅動器剛性較強, ON 驅動器剛性較弱

3、SW9開關:ON 雙脈沖模式,OFF 脈沖+方向工作模式;SW10開關:ON 自檢模式(電機按30RPM運行),OFF 正常模式

電氣參數


接線描述


尺寸圖


接線圖


{/pboot:if}
