開環電機驅動器
首頁>>產品中心>>混合式步進系統>>開環電機驅動器

M415B(二相驅動)

M415B細分型兩相混合式步進電機驅動器,適合于驅動電流小于1.5A外徑在42毫米內的兩相混合式步進電機。驅動器采用DSP電流環細分控制,對于電機自身的振動、噪聲及精度和高速時的輸出力矩都有明顯的改善。適合各種小型自動化設備和儀器,如打標機、貼標機、割字機、繪圖儀、小型雕刻機、數控機床、光伏設備、醫療器械等。


0510-8272 9456

概述

  1、供電電壓直流12~24V

  2、驅動電流0.21~1.5A

  3、自動半流功能

  4、最高動態64細分

  5、光電隔離信號輸入

  6、電機噪聲優化功能

  7、雙極恒流斬波方式

  8、新波頻率最高100KHz

  9、外形精巧、便于安裝

技術數據

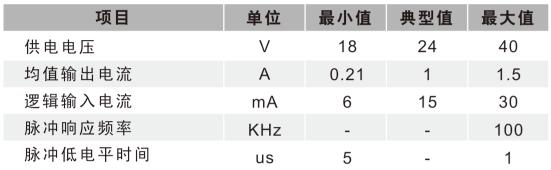

電氣參數

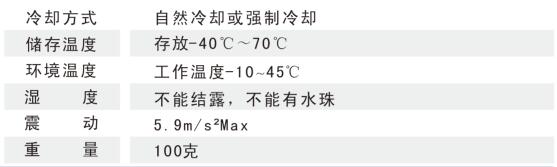

環境指標

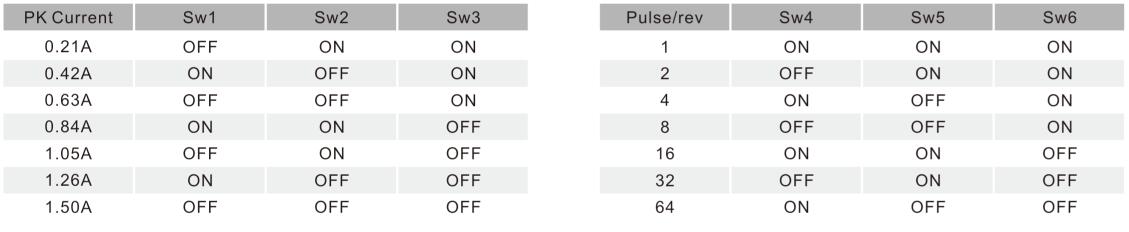

電流、細分撥碼開關設定


注:電流選擇開關:SW1、SW2、SW3細分選擇開關:SW5、SW6、SW7具體可參照面板絲印說明

   撥碼開關SW4位可設置成兩種控制方式:0FF為自動半流:0N為全流。

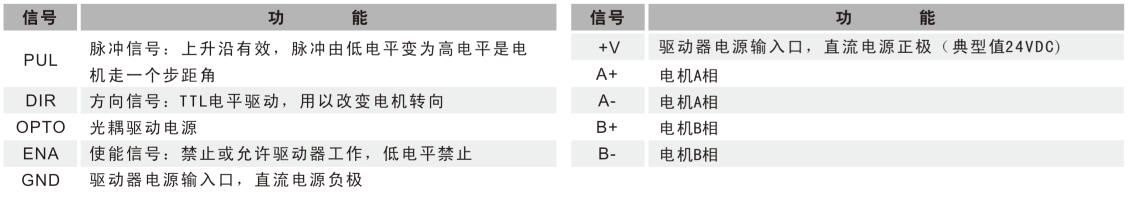

接線描述


注:脫機使能信號有效時復位驅動器故障,禁止任何有效的脈沖,驅動器的輸出功率元件被關閉,電機無保持扭矩。

接線圖

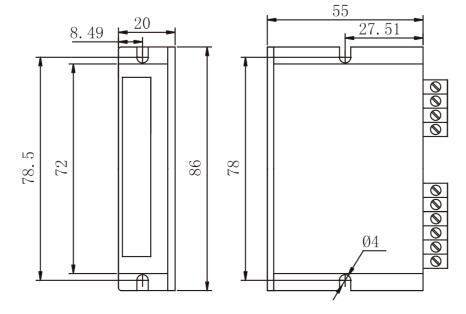

尺寸圖
