開環電機驅動器
首頁>>產品中心>>混合式步進系統>>開環電機驅動器

3DM2060H(三相驅動)

3DM2060H 此數字驅動器外設細分、電流撥碼,用戶可根據需要自由設置,內部 DSP 編寫先進驅動控制算法,能保證步進電機在各速度段精準、穩定運行,其中,內置細分算法,能使電機在低轉速時平穩運行;中高速力矩補償算法,能最大限度的提高電機中高轉速時的轉矩;參數自整定算法,能自適應各種電機,最大限度發揮電機性能;內置平滑算法,能極大提升電機加減速性能。

0510-8272 9456

概述

1、參數自整定,電機自適應

2、內置高細分,

3、振動小,低發熱,低速運行平穩

4、中、高速力矩補償

5、電流矢量控制,電流效能高

6、內置加減速控制,改善啟停平滑性

7、單、雙脈沖控制模式可選擇

8、電機運行位置記憶

9、輸入信號差分光耦隔離,兼容 5V~24V

10、用戶可自定義細分

11、電流、細分撥碼設定方便

12、過流保護,過壓保護,欠壓保護

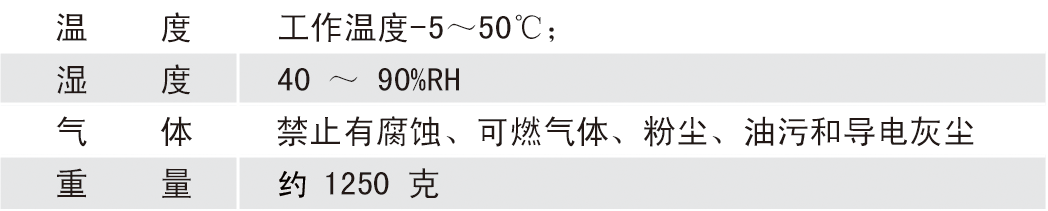

技術數據

電流、細分撥碼開關設定

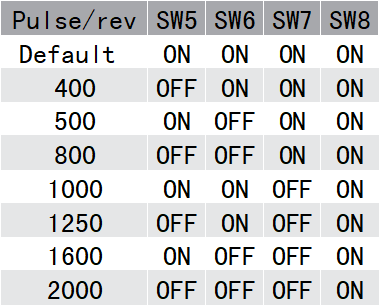

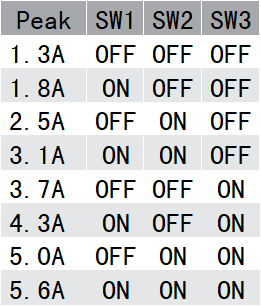

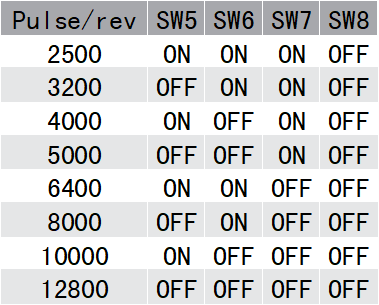

1、電流選擇開關:SW1、SW2、SW3;電流選擇開關:SW5、SW6、SW7、SW8;撥碼開關;SW4:OFF 自動半流;ON 全流

2、撥碼開關DP1:ON 自檢模式(60r/min自轉)  OFF 外部脈沖模式;撥碼開關DP2:ON 雙脈沖模式    OFF 單脈沖模式

      撥碼開關DP3:ON 脈沖頻率100K           OFF 脈沖頻率200K;撥碼開關DP4:ON 關閉缺相保護  OFF 開啟缺相保護

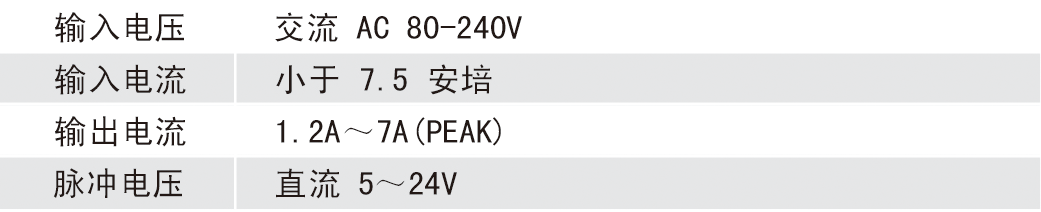

電氣參數

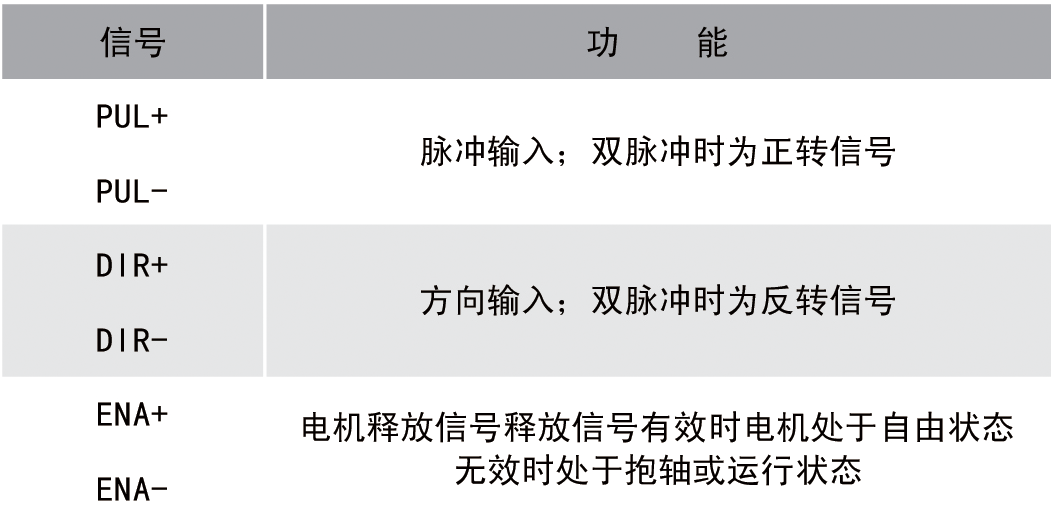

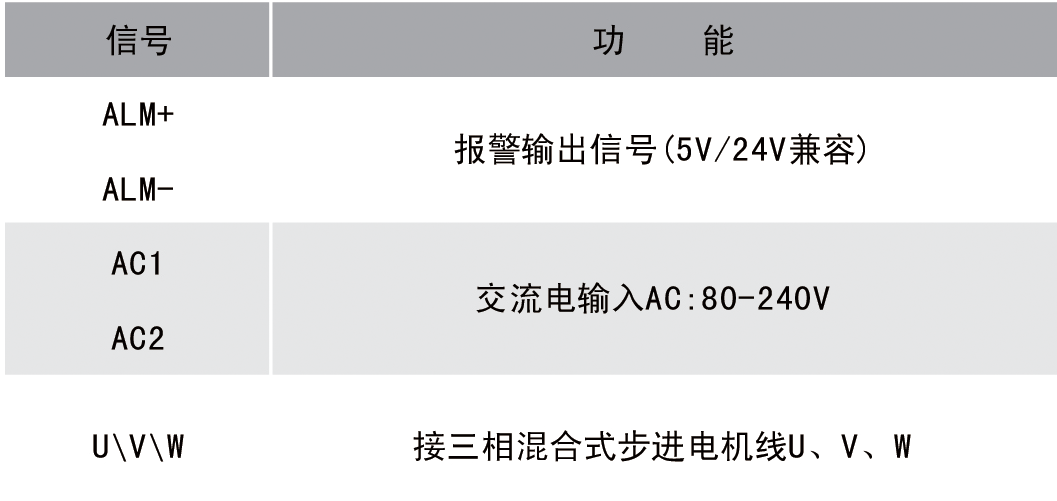

接線描述

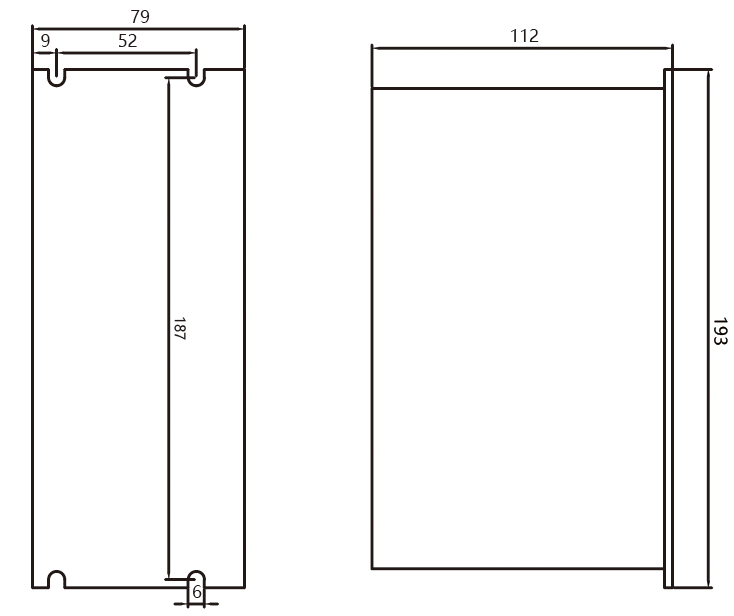

尺寸圖

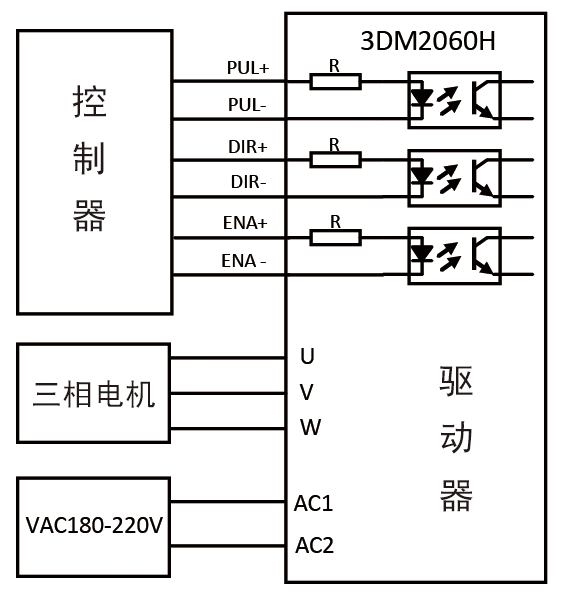

接線圖
