3DM2270 硬件設計上充分考慮強弱電隔離、輸入信號兼容、關鍵物料選用國際知名廠家經典、成熟的元器件;軟件上采用改進型的矢量控制技術及其快速算法,并具備自測試運行、單雙脈沖模式設置、多重保護等功能。適用于 86、110、130混合式三相步進電機,主要運用在 900RPM 以內,高轉矩、高響應、高性價比的定位控制,或者變頻調速控制。
0510-8272 9456
1、電壓范圍:交流 VAC180-240V
2、驅動電流有效值:1.2A-7A
3、16 檔細分可調,設定范圍 400-60000步/圈
4、最高響應頻率可達200KHz
5、5V/24V信號輸入兼容設計
6、相位記憶功能:斷電時能自動記憶電機轉子位置
7、具有過熱保護/過流保護、相間短路保護、過壓保護
8、自動半流,減少電機發熱
9、全隔離:信號輸入輸出隔離,強弱電隔離
10、控制模式:脈沖/方向式;雙脈沖式
11、自測試功能:無脈沖信號轉動
12、采用工業級芯片設計,耐低溫
13、矢量控制及微細分控制技術

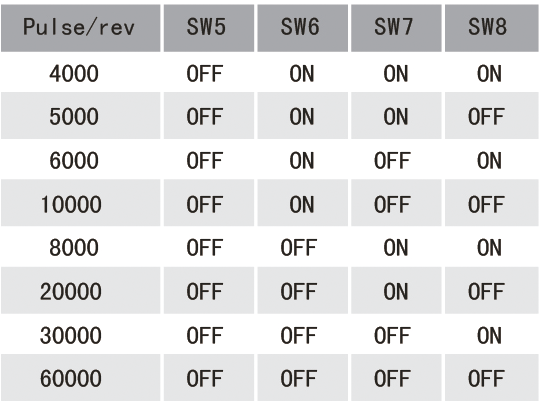

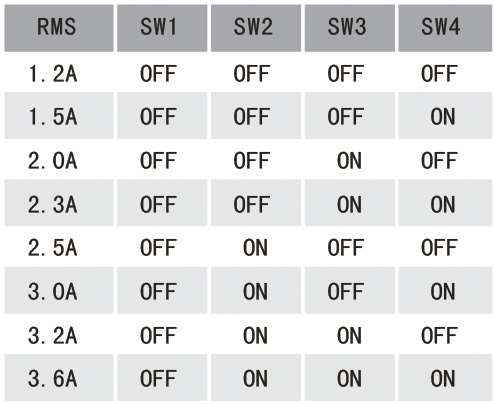

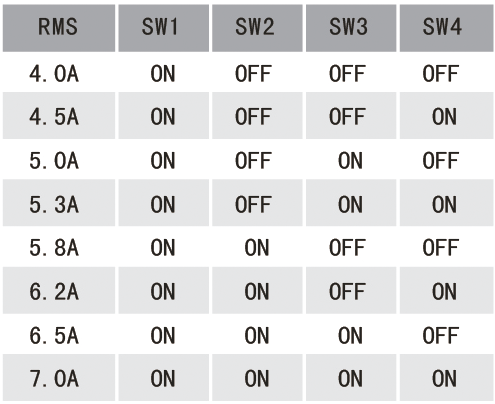

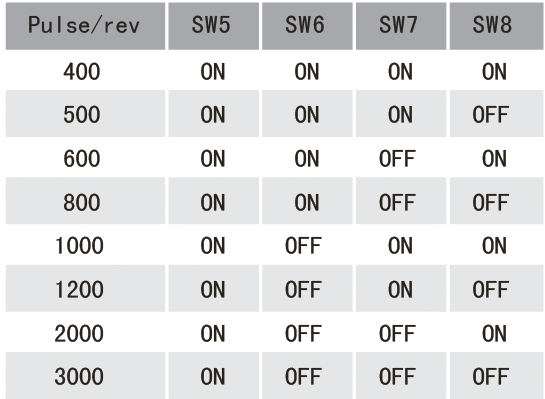

1、電流選擇開關:SW1、SW2、SW3、SW4;細分選擇開關:SW5、SW6、SW7、SW8;具體可參照面板絲印說明
2、當脈沖輸入停止100ms后而ENA釋放信號無效時則驅動器內部進行自動半流。

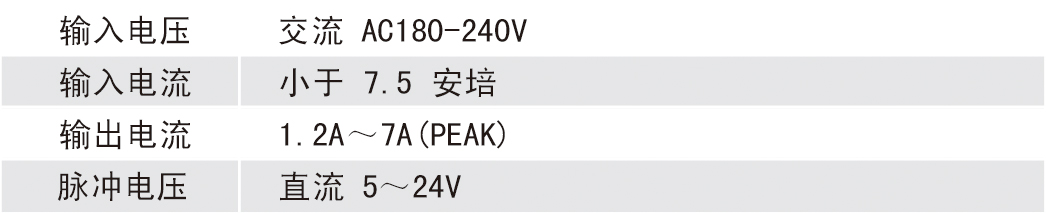

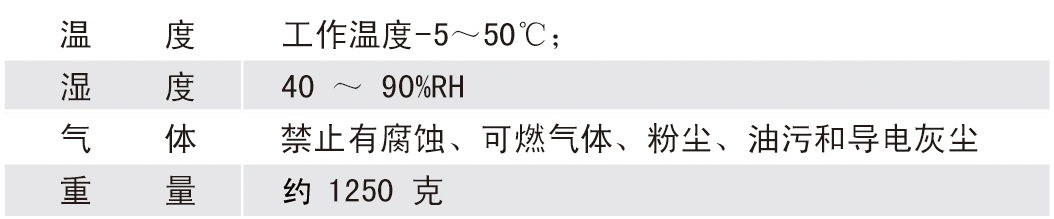

電氣參數

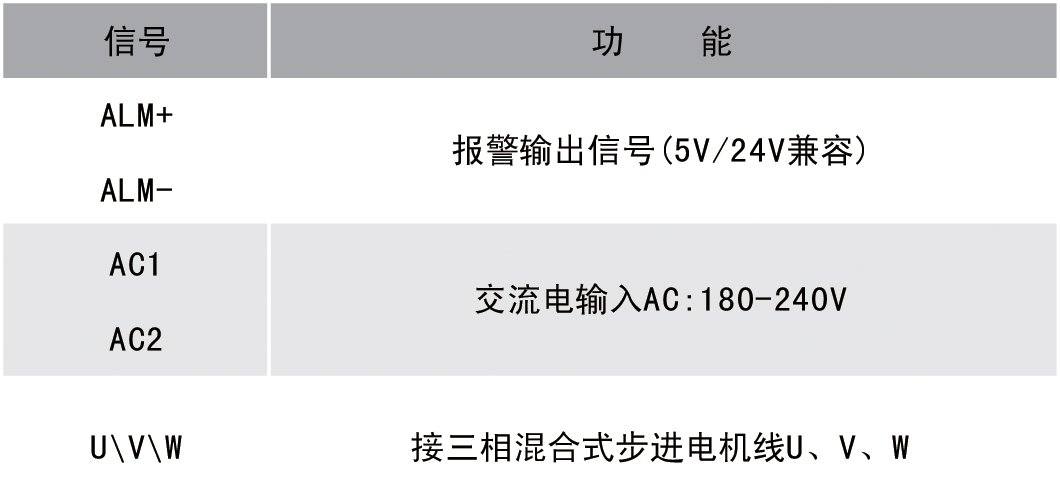

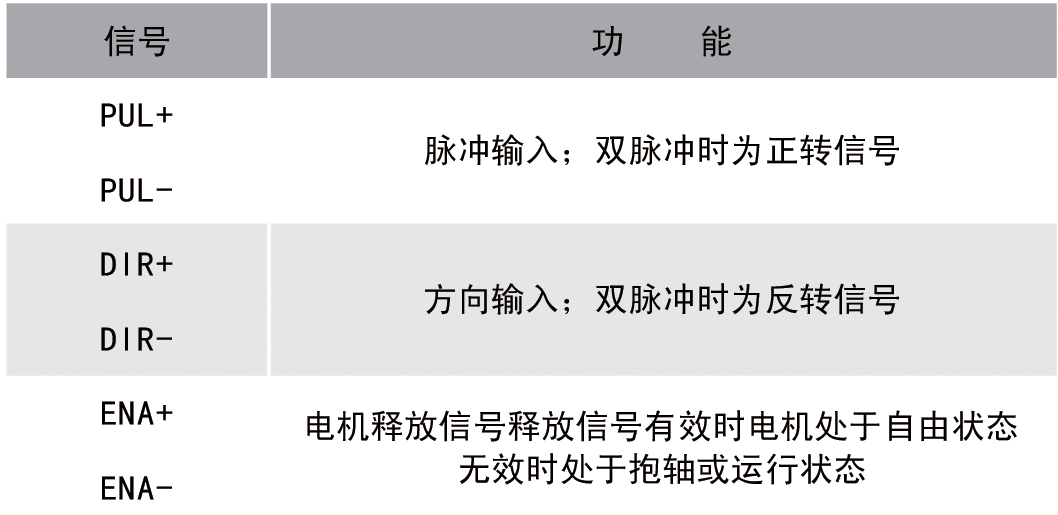

接線描述

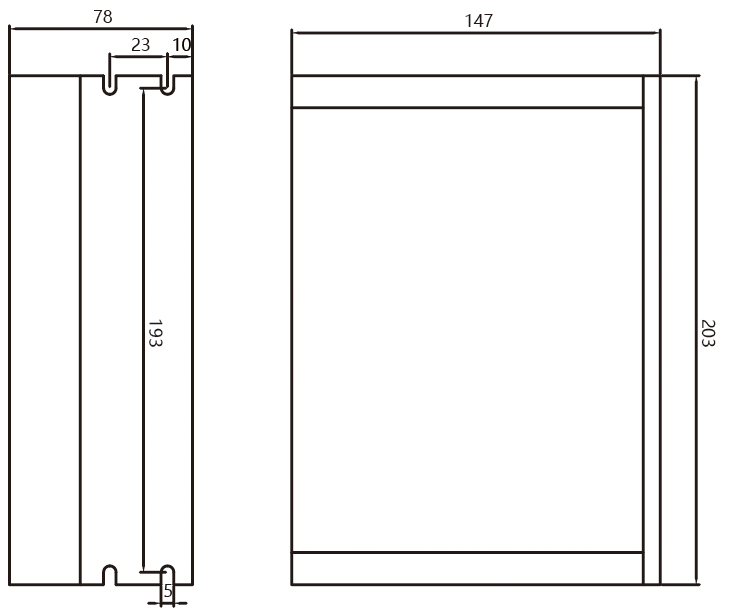

尺寸圖

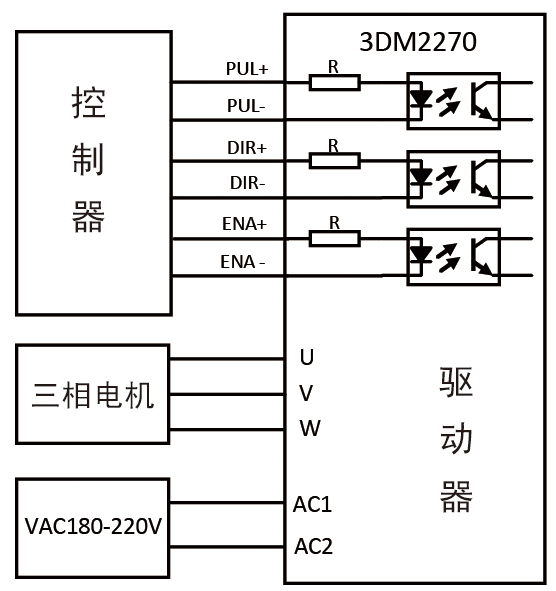

接線圖
