2DM2080S 整套控制方案在充分吸收和掌握國外先進技術的基礎上進行深入優化和提煉而成。硬件設計上充分考慮強弱電隔離、輸入信號兼容、關鍵物料選用國際知名廠家經典、成熟的元器件;軟件上采用改進型的矢量控制技術及其快速算法,并具備自測試運行、單雙脈沖模式設置、多重保護等功能。 適用于110、 130 混合式兩相步進電機, 主要運用在 900RPM 以?xún)?nèi),高轉矩、高響應、高性?xún)r(jià)比的定位控制,或者變頻調速控制。
0510-8272 9456
1、電壓范圍:交流 AC180-240V

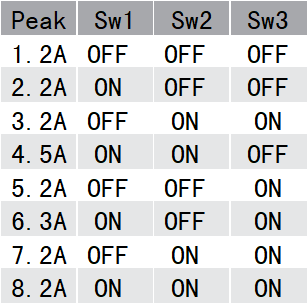

2、驅動電流有效值:1.2A-8.2A,分為8檔可調

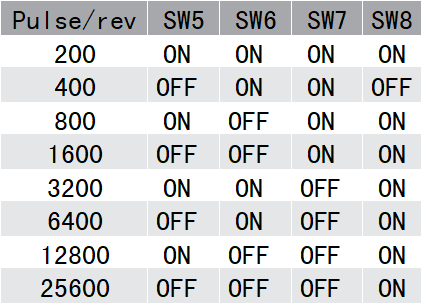

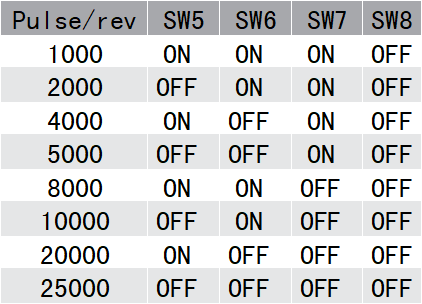

3、16 檔細分可調,設定范圍200-25600步/圈
4、最高響應頻率可達200KHz
5、相位記憶功能:斷電時能自動記憶電機轉子位置
6、保護功能:過熱保護/過流保護、相間短路保護、過壓保護
7、自動半流:輸入脈沖脈沖停止超過 100ms 時自動減半
8、全隔離:信號輸入輸出隔離, 強弱電隔離
9、控制模式可選:脈沖/方向模式;雙脈沖模式
10、自測試功能:無脈沖信號驅動電機以30r/min的速度轉動

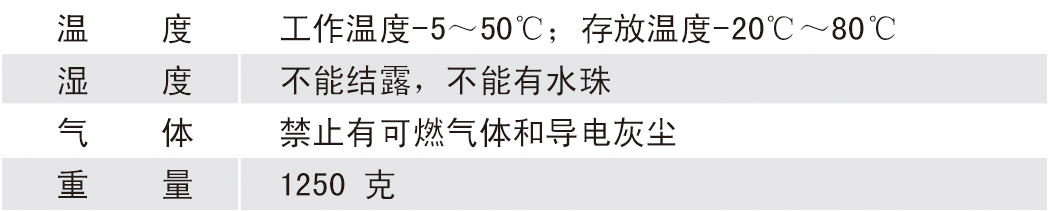

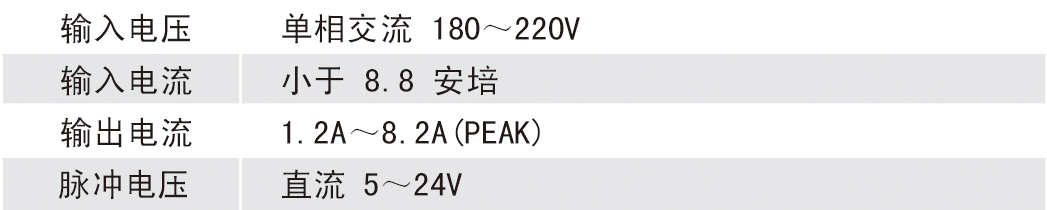

電氣參數

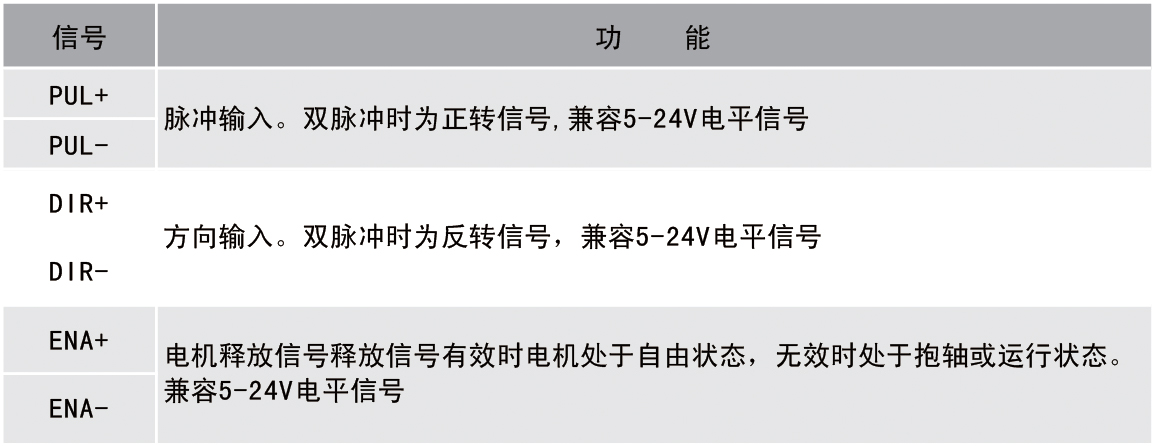

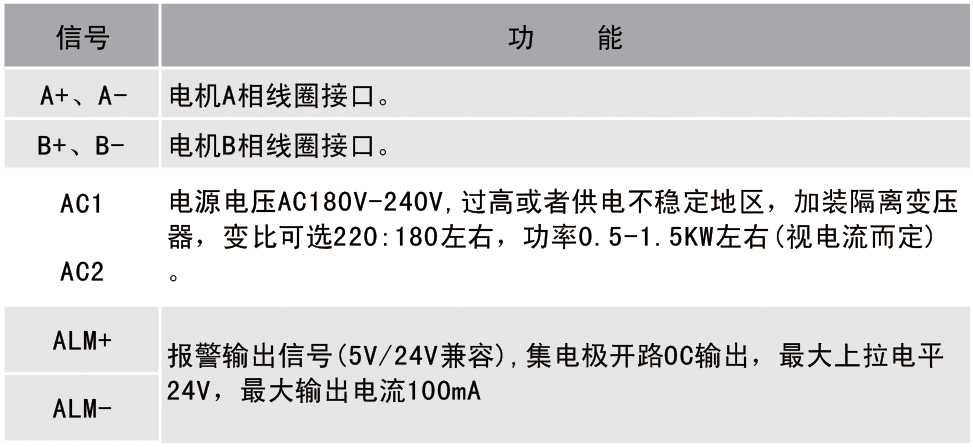

接線描述

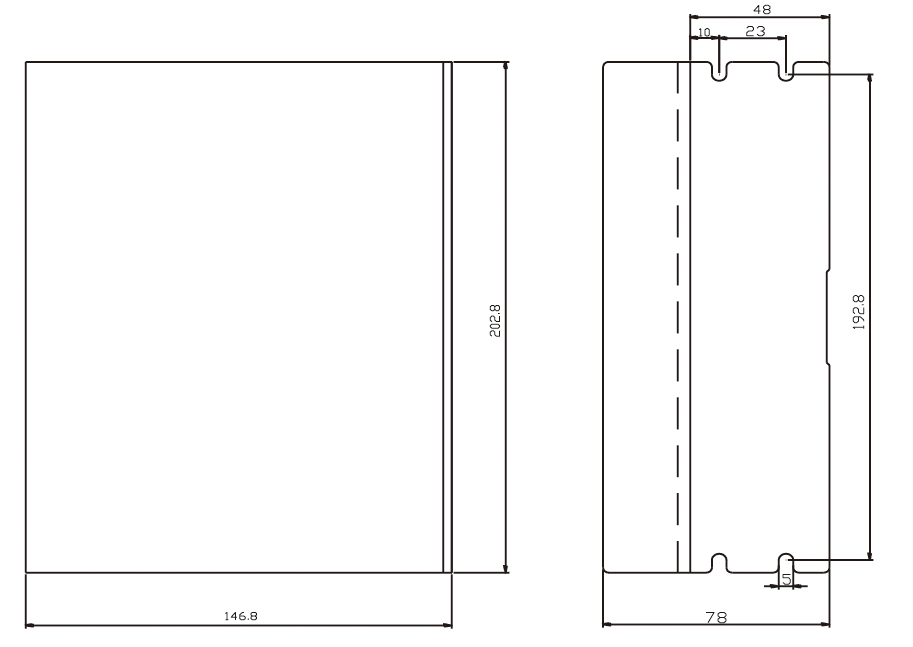

尺寸圖

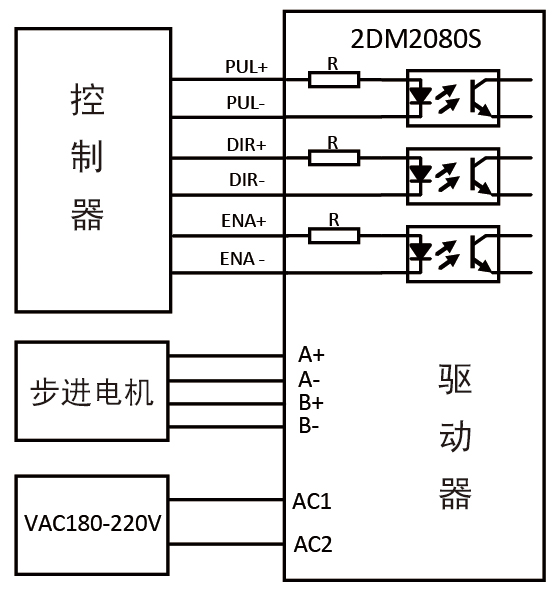

接線圖
