2M2260細分型兩相混合式步進電機驅動器,采用單相交流80~220V供電,適合驅動電壓80V~220V,電流小于5.6A、機座號86~130毫米的兩相混合式步進電機。此驅動器采用交流伺服驅動器的電流環進行細分控制,電機的轉矩波動小,低速運行平穩,振動和噪音低,定位精度高。廣泛適用于雕刻機、數控機床、包裝機械等設備上。應用在低振動、小噪聲、高精度、高速度的設備中效果極佳。
0510-8272 9456
1、平均電流控制,兩相正弦電流驅動輸出
2、單相交流80~220V供電
3、光電隔離信號輸入/輸出
4、過壓、欠壓、過流、相間短路、過熱保護功能
5、十六檔細分和自動半流功能
6、八檔輸出相電流設置
7、具有相位記憶功能(保持電機上下電位置不變)
8、具有脫機命令輸入端子
9、電機的扭矩與它的轉速有關,而與電機每轉的步數無關
10、高啟動轉速

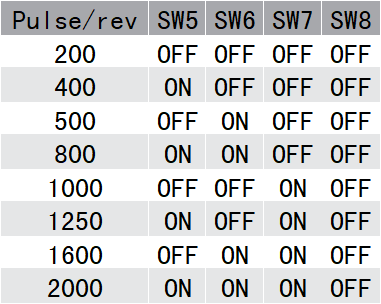

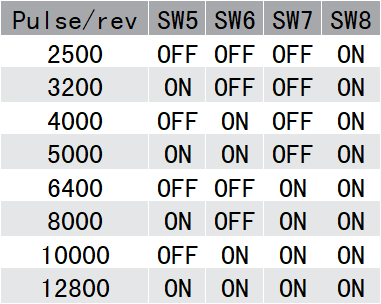

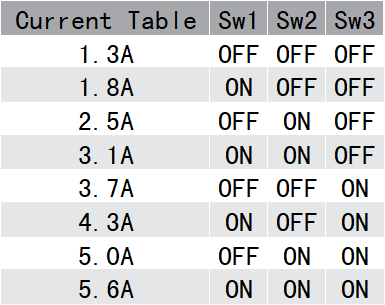

1、電流選擇開關:Sw1、Sw2、Sw3 細分選擇開關:SW5、SW6、SW7 具體可參照面板絲印說明;
2、撥碼開關SW4位可設置成兩種控制方式:OFF為自動半流;ON為全流。

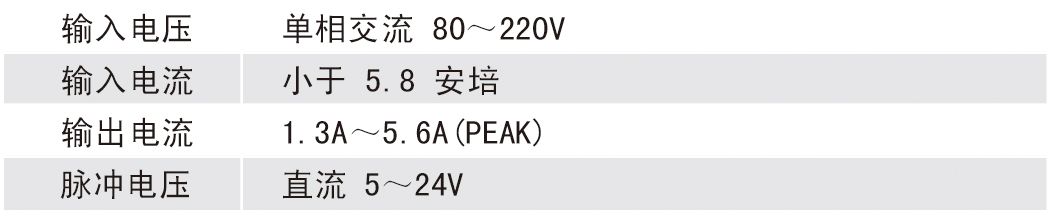

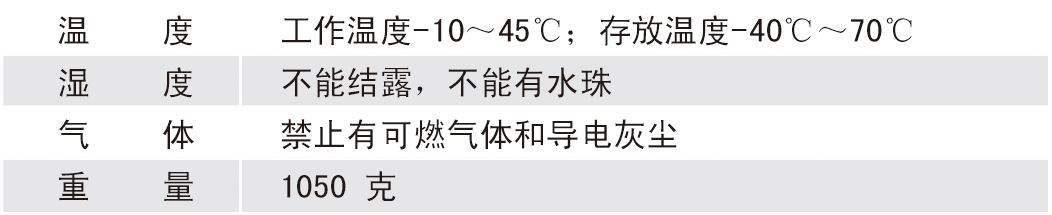

電氣參數

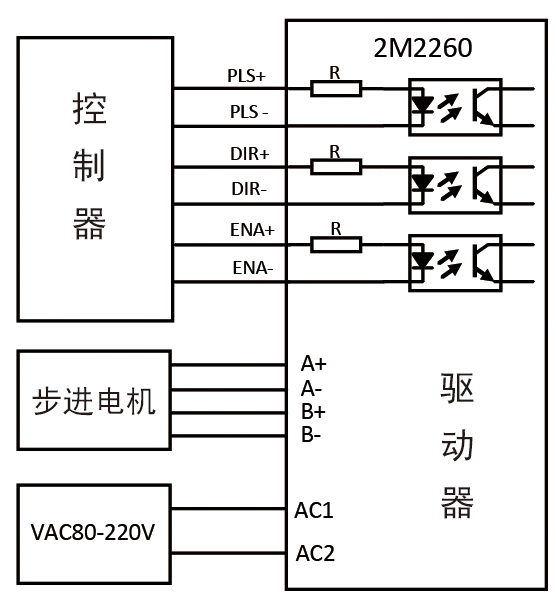

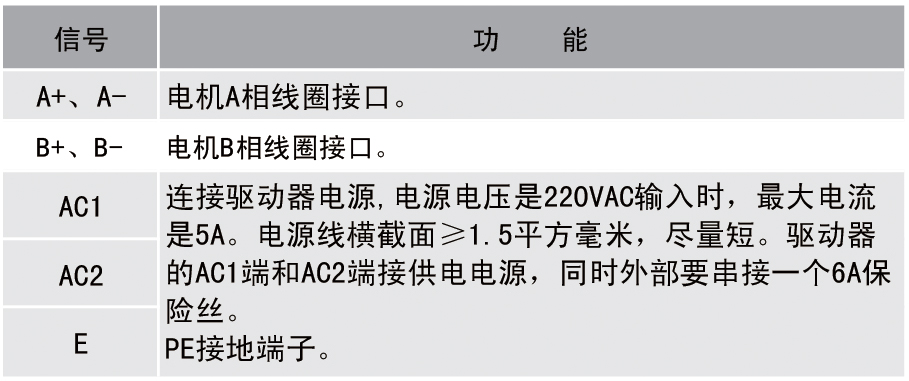

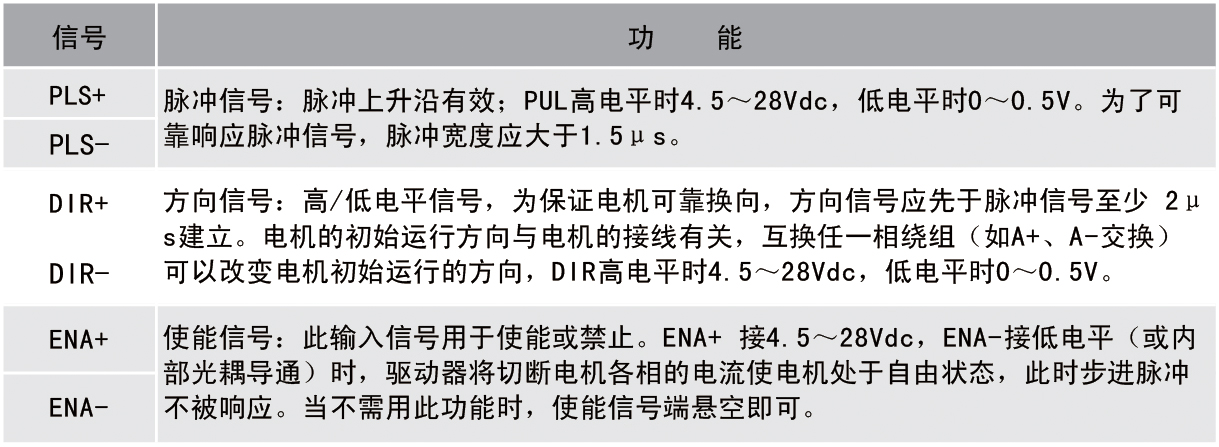

接線描述

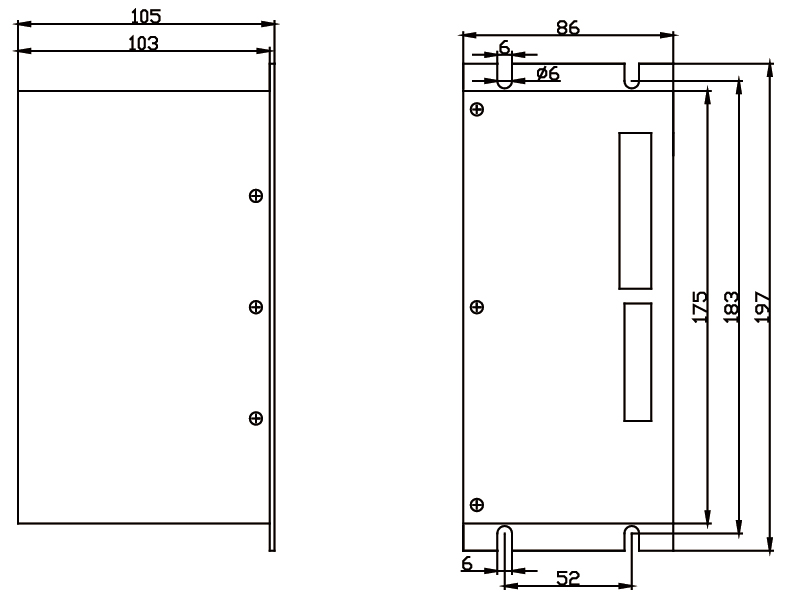

尺寸圖
