開環電機驅動器
首頁>>產品中心>>混合式步進系統>>開環電機驅動器

M430(二相驅動)

M430型細分型兩相混合式步進電機驅動器,采用直流10~40V供電,適合驅動電壓24V~36V,電流小于3.0A外徑42~57毫米的兩相混合式步進電機。此驅動器采用全數字電流環進行細分控制,電機的轉矩波動小,低速運行平穩,振動和噪音低。高速時可輸出相對較高的力矩,定位精度高。廣泛適用于雕刻機、數控機床、包裝機械、傳動設備等分辯率要求較高的設備上。



0510-8272 9456

概述

1、平均電流控制,兩相正弦電流驅動輸出

2、直流 10~40V 供電

3、光電隔離信號輸入/輸出

4、8檔細分和自動半流功能

5、8檔輸出相電流設置

6、具備脫機功能

7、啟動轉速高

8、高速力矩大

技術數據

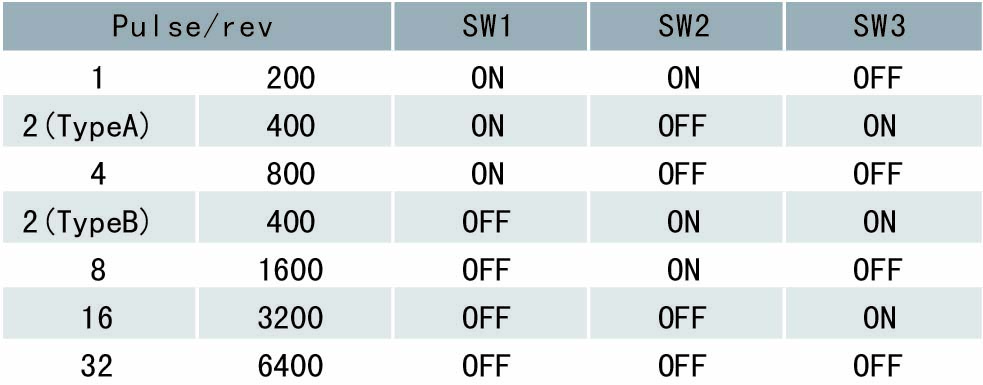

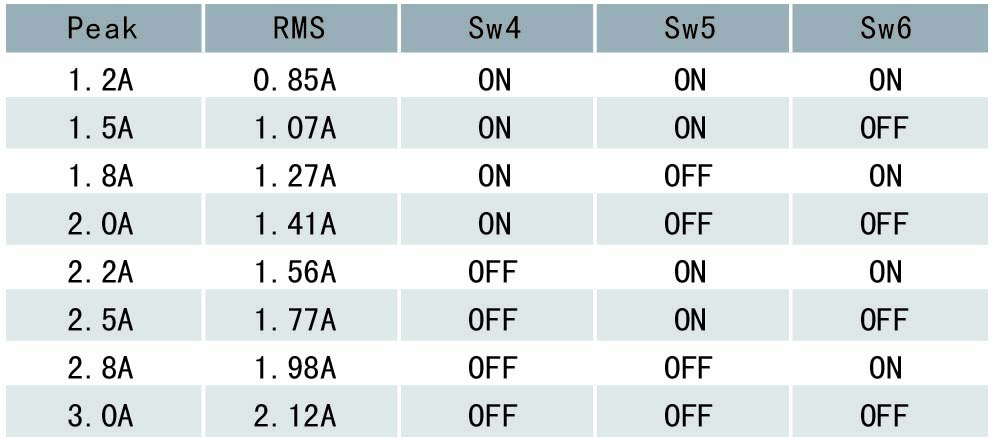

電流、細分撥碼開關設定



1、400細分TypeA在相同轉速下可輸出更高的力矩;

2、400細分TypeB輸出力矩小些,但震動相對更小;

3、細分選擇開關:Sw1、Sw2、Sw3    電流選擇開關:SW4、SW5、SW6 具體可參照面板絲印說明;

4、自動自動半流功能。(無步進脈沖 500ms 后,驅動器輸出電流自動降為額定輸出電流的70%,用來防止電機發熱。)

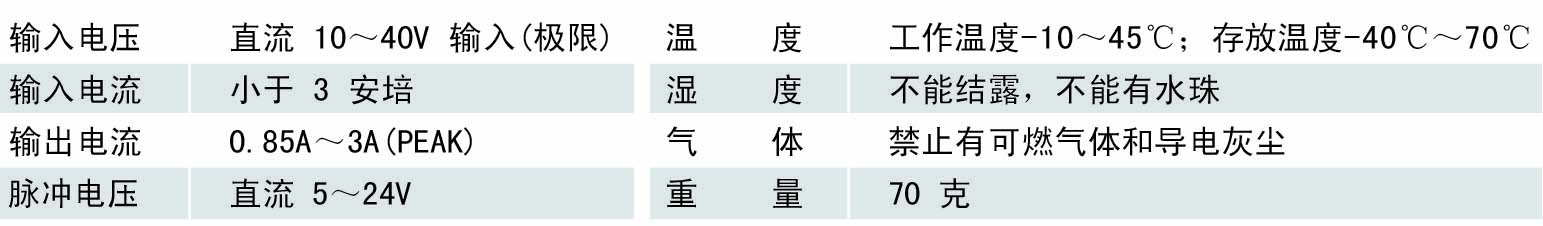

電氣參數

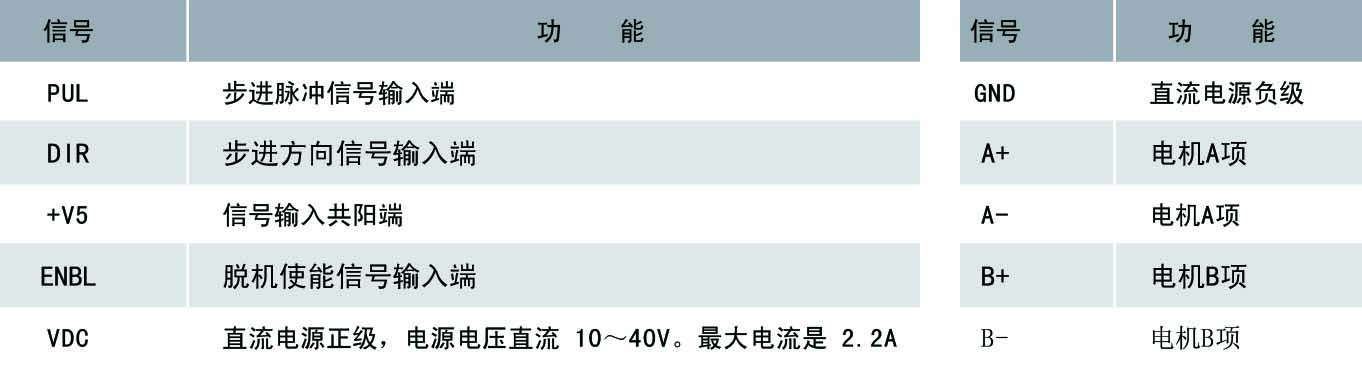

接線描述

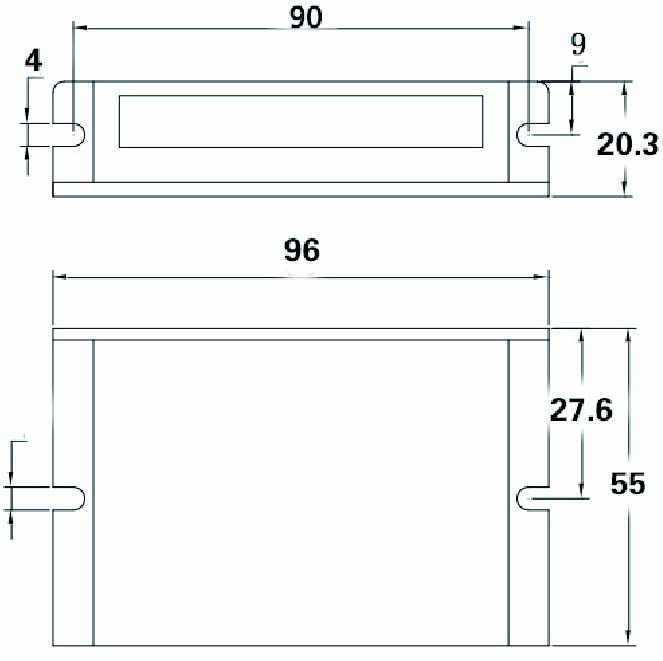

尺寸圖

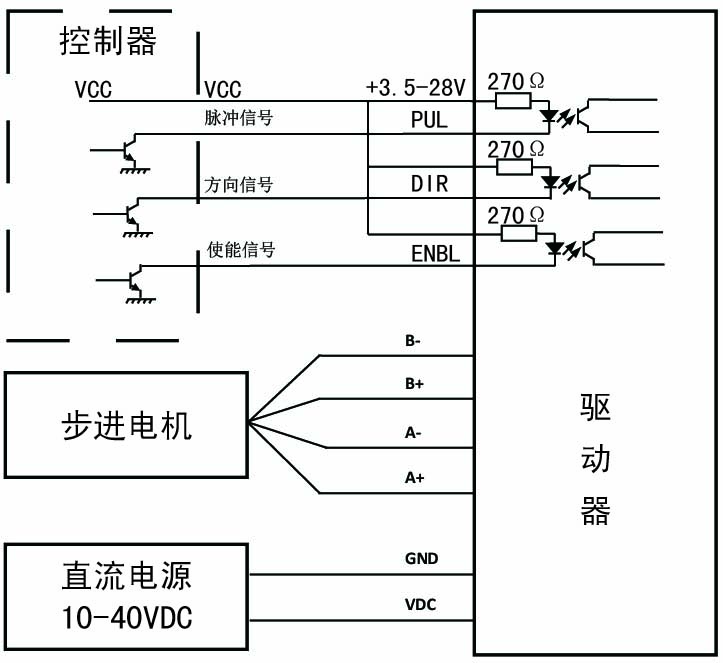

接線圖
